Požadovaná úroveň stavebnej pripravenosti:
Elektrické rozvody – samostatné silové elektrické rozvody do jednotlivých miestností.
| MIESTNOSŤ <20 m2 (<10 A) |
prívod 3L+N (kábel 4D) 1,5 qmm
ALT. - CYKY 5 × 1,5 qmm |
príviesť do krabice termostatu |
hlboká krabica (min. 66 mm) |
prepojenie s vykurovacím obvodom cez samostný stykač v rozvodvej skrini |
| MIESTNOSŤ 22 - 30 m2 (<16 A) |
prívod 3L+N (kábel 4D) 2,5 qmm
ALT. - CYKY 5 × 2 ,5 qmm |
príviesť do krabice termostatu |
hlboká krabica (min. 66 mm) |
prepojenie s vykurovacím obvodom cez samostný stykač v rozvodvej skrini |
Z elektrikárskej krabice určenej pre osadenie termostatu hlbokej min. 66 mm (napr. KO68 - hlboká), vyviesť do podlahy dve chráničky 20 mm. Chráničky vyviesť vo výške predpokladanej vrstvy poteru. Prvá chránička je určená pre napojenie vykurovacej rohože NANO HEAT – môže byť krátka. Druhá chránička je určená pre napojenie čidla termostatu – túto chráničku odporúčame nechať vystrčenú min. 1 m od steny.
| MIESTNOSŤ >30 m2 (>16 A) VIAC OKRUHOV (<16 A) |
prívod 2L+N (kábel 3D) 1,5 qmm
ALT. - CYKY 5 × 1,5 qmm |
príviesť do krabice termostatu |
hlboká krabica (min. 66 mm) |
prepojenie každého okruhu s vykurovacím obvodom cez samostatný stykač v rozvodovej skrini |
prívod 2L+N (kábel 3D) 2,5 qmm pre každý okruh samost. kábel
ALT. - CYKY 5 × 2,5 qmm |
príviesť do silovej krabice vo výške zásuviek |
hlboká krabica (min. 66 mm) |
je potrebné rozdeliť do okruhov z ktorých žiaden nemá viac ako 16 A, max. 2 okruhy do jednej inštalačnej krabice |
Z elektrikárskej krabice určenej pre termostat vyviesť do podlahy jednu chráničku 20 mm. Chránička je určená pre vyvedenie podlahového čidla termostatu. Túto chráničku odporúčame nechať vystrčenú min. 1 m od steny.
Z druhej elektrikárskej krabice (umiestnenej vo výške zásuvkových obvodov) vyviesť chráničku vo výške predpokladanej vrstvy poteru. V prípade viac ako dvoch 16 A okruhov, je potrebná ďalšia inštalačná krabica.
V rozvodovej skrini pre kúrenie v každej miestnosti predpripraviť: stykač + istič + prúdový chránič.
Používať výhradne jednofázové chrániče – vyhneme sa chybám a eliminujeme riziko celkového výpadku na minimum.

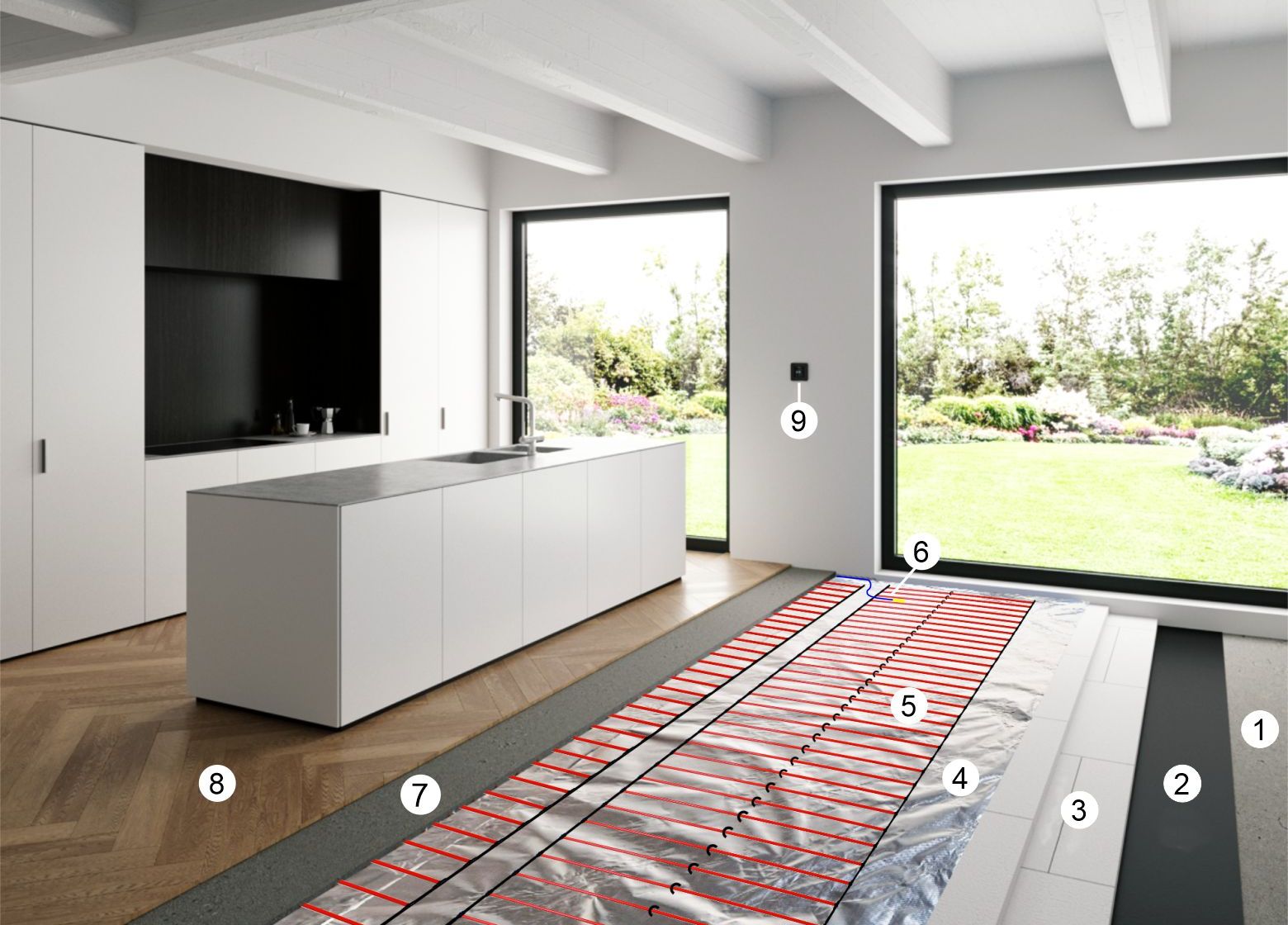

Predpripravenosť podláh: podkladový betón, hydroizolácia, 2 vrstvy polystyrénu (na prízemí v celkovej hrúbke ideálne 15 cm), igelit proti zatečeniu poteru do tepelnej izolácie + na stenách dilatačná páska. Dilatačnú pásku prosíme nelepiť pred montážou kúrenia, ale až po montáži!
